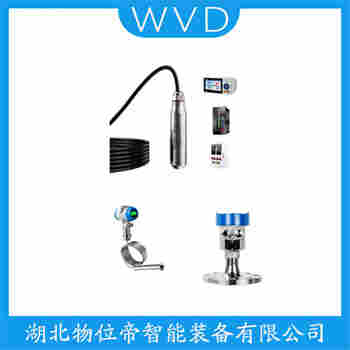

分體投入式液位變送器 EC1300EM20500 WVD

分體投入式液位變送器 EC1300EM20500 WVD
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。

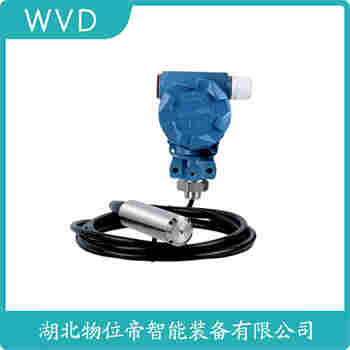

分體投入式液位變送器 EC1300EM20500 WVD

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
分體投入式液位變送器 EC1300EM20500 WVD

分體投入式液位變送器EC1300EM20500 WVD是一款高性能的工業測量設備，專為液體液位的監測而設計。該變送器采用*的電磁感應原理，能夠?qū)崿F(xiàn)對各種介質液位的實時、穩定測量。
首先，EC1300EM20500 WVD的傳感器部分采用高精度測量技術，確保了液位數據的準確性和可靠性。其傳感器材質腐蝕、磨損，適用于多種惡劣環境，如高溫、高壓、強腐蝕等，大大延長了設備的使用壽命。
其次，該變送器采用分體式設計，將傳感器和變送器分離安裝，便于現場維護和更換。傳感器直接投入液體中，無需額外管道連接，簡化了安裝過程，降低了工程成本。
此外，EC1300EM20500 WVD具備寬量程、高精度、抗干擾能力強等特點。其量程范圍可覆蓋0-20m，滿足不同場合的測量需求。同時，變送器輸出信號穩定，抗干擾能力強，確保了數據傳輸?shù)目煽啃浴?br>后，該變送器支持多種輸出信號，如4-20mA、0-10V等，方便用戶根據實際需求進行選擇。其人機界面友好，操作簡便，大大降低了用戶的使用難度。
之，分體投入式液位變送器EC1300EM20500 WVD憑借其高性能、高精度、易維護等特點，是工業自動化領域液位測量的理想選擇。無論是化工、石油、制藥還是食品等行業，都能為用戶提供可靠的液位測量解決方案。
