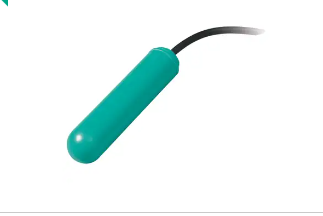

LFL2-CK-U-PUR5-EMS德國倍加福浮動開關

 LFL2-CK-U-PUR5-EMS德國倍加福浮動開關

按以下方式安裝浮動開關：

?通過螺紋孔G1A將浮動開關插入油箱。

?使用壓蓋螺釘連接G1A檢查浮動開關。

?如果從上方安裝，請使用配重LFL-Z32或LFL-Z33進行安裝。

應用

通過泵液位控制通過開關信號液位信息

*小故障安全模式連接*故障安全模式的連接

安裝

電纜的支點應始終保持水平。

夾具和浮體之間的電纜長度取決于電纜類型。

使用配重時，在壓蓋螺釘后面放置一個額外的應力釋放裝置（例如電纜中的結）

連接-在油箱外部。

微動開關（轉換觸點）集成在PP浮子中，在偏離水平位置時激活。這

在浮子中切換沿軸移動的球，會激活微動開關。

連接

BU

BN

BK公司

維度

? 29.2

135

技術數據

通用規格

LFL2-**-U系列

結構型套筒設計

電氣特性

觸點負載250V AC/3A；150 V直流/0.25 A電阻性負載；60 V DC/1 A電阻性負載

額定絕緣電壓300V

脈沖耐受電壓4 kV

電氣壽命≥5 x 104個開關周期

指令符合性

低電壓

指令2014/35/EU EN 60947-5-1:2004+公司：2005+A1:2009

從眾

防護等級IEC 60529:2001

技術數據

應用

說明帶開關球、轉換觸點的微動開關

功能和系統設計

設備架構該設備可以與任何時序電路一起使用，只要電路能夠支持

開關元件的電路值。

批準和證書

CCC強制性產品（CCC）

運行條件

安裝條件

安裝說明應用范圍和安裝與浮子之間的*小長度：

≥100毫米（4英寸），*用于燃料、加熱油、油性液體

安裝：

-浮控開關通過≥G1A的電纜密封套從側面安裝到

船舶或

-通過頂部的配重或桿（例如浮控開關組合）。

電纜的樞軸應始終保持水平。

工藝條件

20°C（68°F）時的工藝壓力（靜壓）≤3巴（43.5磅/平方英寸）

密度≥0.8 g/cm3

環境條件

環境溫度5。70攝氏度（41…158華氏度）

儲存溫度-25℃。70°C（-13…158°F）

海拔高度≤平均海平面以上2000米

機械規格

防護等級IP68

電纜

長度L 5米

機械結構

材質浮子：PP（聚丙烯）

電纜：PUR，高柔性（3 x 0.50 mm2

)

切換點切換角度，相對于水平方向測量：

-上開關點25°±10°

-下開關點6°±6°

 LFL2-CK-U-PUR5-EMS德國倍加福浮動開關
