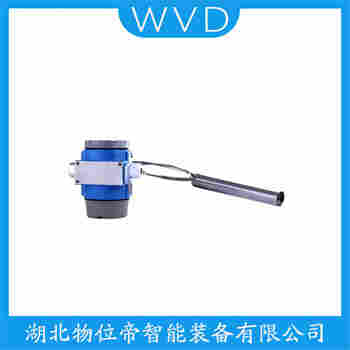

JCJ800I1S22V5 投入式靜壓液位傳感器接線說明

JCJ800I1S22V5 投入式靜壓液位傳感器接線說明
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
JCJ800I1S22V5 投入式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
JCJ800I1S22V5 投入式靜壓液位傳感器接線說明

JCJ800I1S22V5 投入式靜壓液位傳感器是一款高性能的液位測量設備，適用于各種工業和民用場合。以下是其接線說明，幫助用戶正確安裝和使用。
一、產品概述
JCJ800I1S22V5 傳感器采用高精度壓力傳感器，結合*的信號處理技術，能夠測量液位高度。該傳感有結構簡單、安裝方便、抗干擾能力強等特點，廣泛應用于石油、化工、食品、醫藥等行業。
二、接線說明
1. 準備工作
在接線前，請確保電源關閉，并確認傳感器處于干燥、清潔的環境中。
2. 接線步驟
（1）將傳感器電源線（紅色）連接至電源的正；
（2）將傳感器電源線（黑色）連接至電源的負；
（3）將傳感器信號線（黃色）連接至控制器的信號輸入端；
（4）將傳感器地線（藍色）連接至控制器的地線端。
3. 注意事項
（1）接線時，請確保連接牢固，避免接觸不良；
（2）在接線過程中，避免用力拉扯電源線和信號線，以免損壞；
（3）在傳感器安裝過程中，請確保傳感器垂直放置，避免傾斜。
三、使用說明
1. 在傳感器安裝完成后，打開電源，檢查傳感器是否正常工作；
2. 通過控制器設置參數，如量程、報警值等；
3. 監控液位變化，確保生產過程穩定。
JCJ800I1S22V5 投入式靜壓液位傳感器憑借其的測量性能和可靠的穩定性，為用戶提供可靠的液位測量解決方案。正確接線和使用，將幫助用戶實現、安全的液位控制。
