軸連接閘位計是什么及其工作原理

軸連接式閘位計是水利工程中用于測量和控制閘門開起高度的關鍵設備，其工作原理基于機械傳動與編碼轉換的協同作用，具體可分為以下幾個核心環節：

一、核心組件構成

1. 編碼器

• 作為信號轉換的核心，分為機械編碼器和光電編碼器兩類。

• 機械編碼器：通過齒輪組或凸輪結構實現位置編碼，輸出格雷碼（如10-13bit），每周可輸出32組編碼，連續256周循環。

• 光電編碼器：利用光柵盤與光電傳感器配合，輸出變位格雷碼（如13-16bit），編碼分辨率更高（如4096×4096），適合高精度場景。

2. 耦合器

• 連接閘門啟閉機旋轉軸與編碼器輸入軸，實現運動同步傳遞。

• 常見形式包括彈性聯軸器、偏心聯軸器、齒輪組、鏈輪鏈條等，適應不同安裝場景。



二、工作原理詳解

1. 運動傳遞

• 閘門作垂直升降或旋轉運動時，啟閉機旋轉軸通過耦合器帶動編碼器主軸同步轉動。

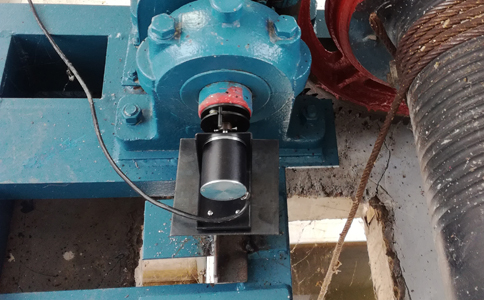

• 例如，卷揚式啟閉機通過彈性聯軸器直接連接編碼器輸入軸，齒輪式啟閉機則通過齒輪組傳遞運動。

2. 編碼轉換

• 機械編碼器：齒輪組將主軸旋轉轉換為編碼盤的位置變化，通過觸點開關輸出格雷碼信號。

• 光電編碼器：光柵盤隨主軸旋轉，光電傳感器讀取光柵刻線變化，生成變位格雷碼或脈沖信號。

• 編碼信號通過電插座輸出，包含閘門當前位置的*編碼信息。

3. 信號處理與輸出

• 平板閘門：輸出信號經硬件或軟件譯碼，直接顯示閘門開度（如厘米級精度）。

• 弧形/人字形閘門：電顯示器或計算機對格雷碼進行三角函數換算，輸出實際開度值。

• 輸出形式包括并行格雷碼（19芯航空插頭）、RS485串口（MODBUS協議）、4-20mA模擬量信號，傳輸距離可達500米。

三、技術參數與性能指標

• 測量范圍：機械編碼器0-10m，光電編碼器0-20m。

• 分辨率：機械編碼器1cm，光電編碼器0.5cm或0.1cm。
