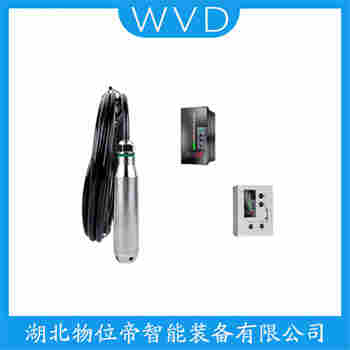

CJYB 分體式靜壓液位傳感器使用方法

發布時間：2025/11/19 18:52:51 發布廠商：湖北物位帝智能裝備有限公司 >> 進入該公司展臺

CJYB 分體式靜壓液位傳感器使用方法
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
CJYB 分體式靜壓液位傳感器使用方法

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
CJYB 分體式靜壓液位傳感器使用方法

CJYB分體式靜壓液位傳感器是一款適用于各種液體介質測量的高精度設備。以下是其使用方法的詳細介紹：
一、準備工作
1. 確保傳感器和變送器均處于正常工作狀態。
2. 準備好所需的連接電纜和接線端子。
二、安裝傳感器
1. 將傳感器安裝在液位測量的管道或容器上，確保傳感器底部與液面接觸。
2. 使用螺絲固定傳感器，確保其穩固可靠。
三、連接電纜
1. 將傳感器輸出端與變送器輸入端連接。
2. 將電纜的另一端連接到變送器輸出端。
四、接線端子連接
1. 將傳感器和變送器的接線端子按照正確順序連接。
2. 確保接線牢固，避免松動。
五、校準傳感器
1. 打開變送器電源，進入校準模式。
2. 根據實際液位高度，調整傳感器零點電位器，使變送器輸出信號為零。
3. 調整傳感器滿量程電位器，使變送器輸出信號達到滿量程。
六、測試與驗收
1. 將傳感器安裝到實際應用環境中，觀察變送器輸出信號是否穩定。
2. 檢查液位顯示是否準確，確保傳感器工作正常。
七、注意事項
1. 傳感器安裝時，避免與管道或容器發生碰撞，以免損壞傳感器。
2. 連接電纜時，注意電纜長度和絕緣性能，確保信號傳輸穩定。
3. 校準過程中，確保傳感器與變送器連接牢固，避免信號干擾。
通過以上步驟，您即可順利完成CJYB分體式靜壓液位傳感器的使用。該傳感有測量精度高、穩定性好、安裝方便等優點，適用于各種液體介質的液位測量。
CJYB 分體式靜壓液位傳感器使用方法

分體式靜壓液位傳感器

WVD
